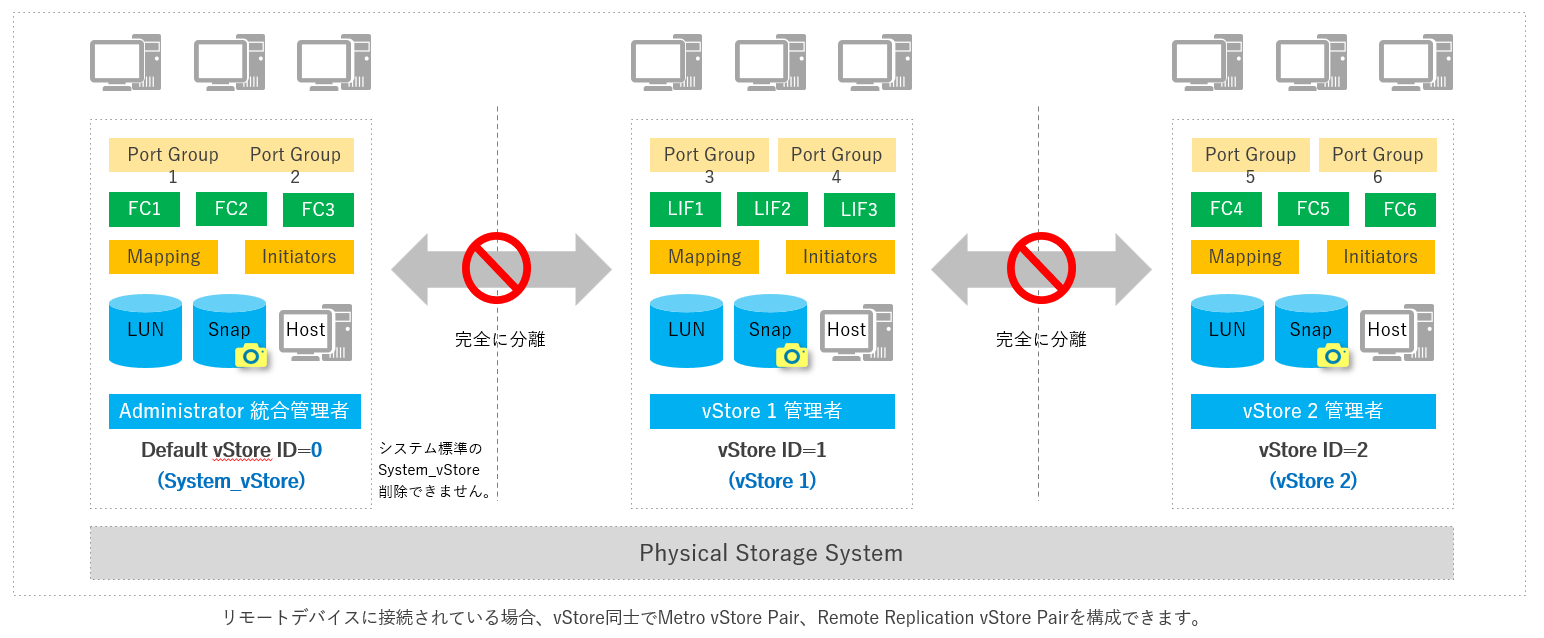

SANソフトウェア機能

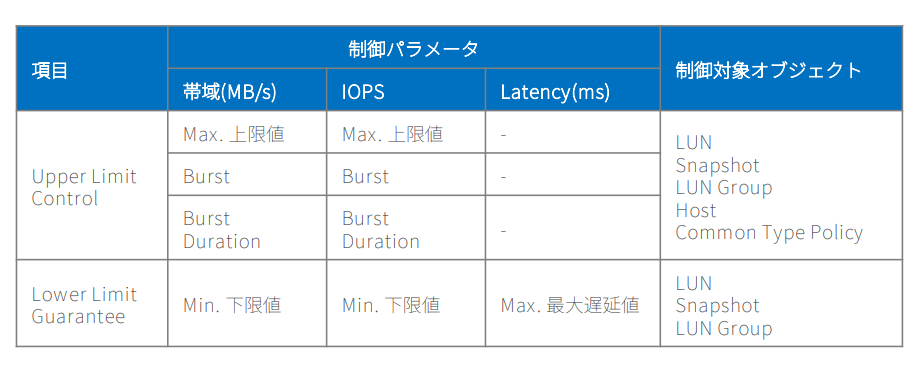

Lower Limit Guarantee(下限保証機能)は、重要なサービスに対する最低性能を保証するために利用します。システム内のすべての制御対象オブジェクト(LUN、スナップショット、LUNグループなど)に対して、下限目標が設定されていないオブジェクトの性能リソースを解放し、下限目標が設定されているオブジェクトへ優先的に配当します。

QoSは、Control PolicyとしてCommon Type PolicyとHierarchical Type Policyの2種類のポリシーをサポートします。
Common Type Policyは、制御対象オブジェクトに対する1つのポリシーを設定します。
Hierarchical Type Policyは、複数のCommon Type Policyを階層的に管理し、Lower Limit Guaranteeをサポートしません。

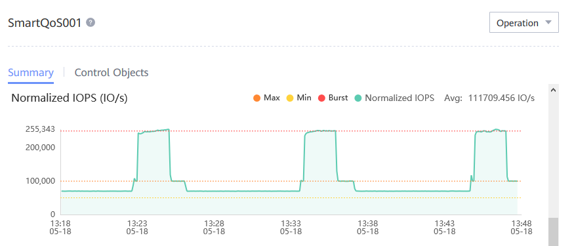

Lower: 5,000 IOPS Upper: 100,000 IOPS Burst: 250,000 IOPS Burst 指定期間 120秒
平均70,000 IOPSで負荷を生成し、10分毎に3分間 250,000 IOPS以上のピーク負荷を発生

QoSは、Burst Traffic Control Managementにより、制御対象オブジェクトに対する Burst時のIOPS、帯域幅、および期間を指定することで、特定期間だけ上限を超えることを許可します。
システムはオフピーク時に未使用のリソースを蓄積し、トラフィックバースト中にそれらを消費して、短時間の間上限を超えることを可能とします。 これを実現するには、サービスの長期的な平均トラフィックが上限値を下回る必要があります。

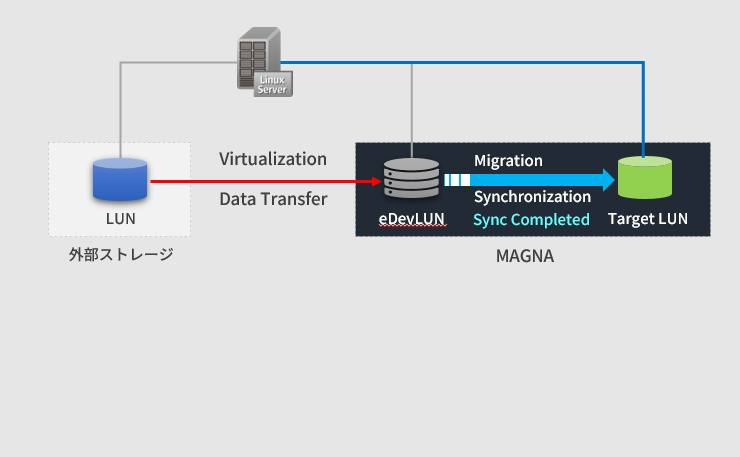

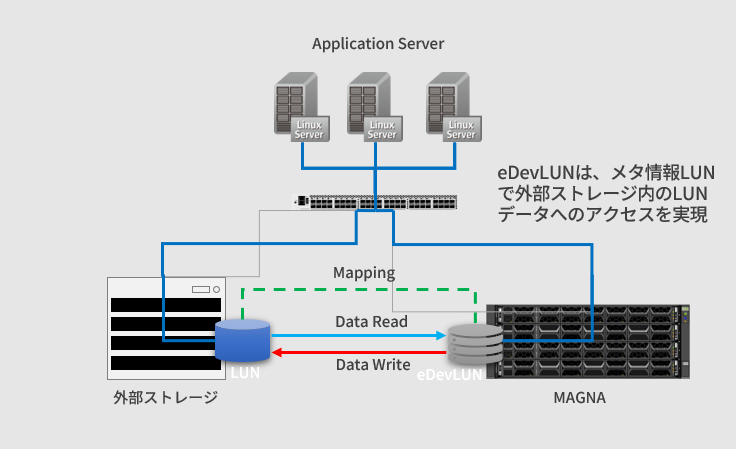

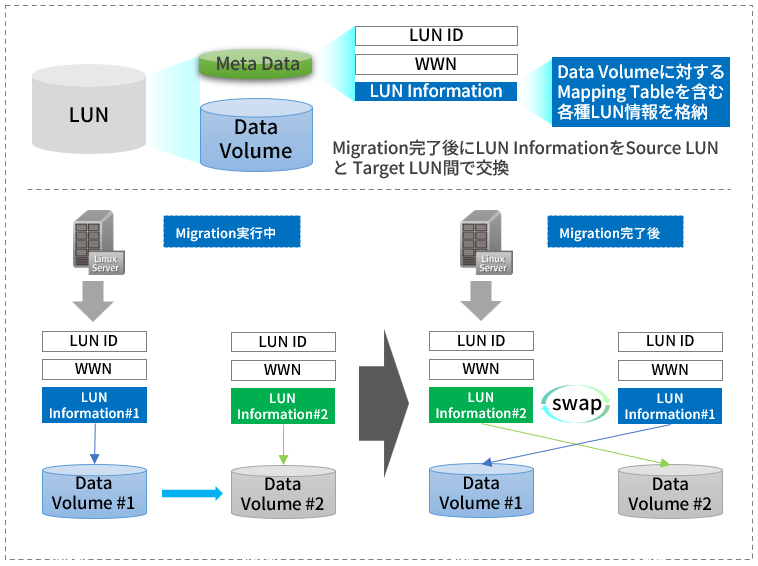

外部ストレージとMAGNA間の接続は、ホストサービスを提供するネットワーク経由ではなく、FCまたはiSCSIによるスイッチまたは直接接続するためのバックエンドネットワークを別途用意していただく必要があります。

外部ストレージがMAGNAの旧モデルで且つホストがMultipathを採用している場合は、
ホストサービスを停止することなくデータ移行が可能なOnline Take Overをサポートします。
Online Take Overは、eDevLUNをMasquerading Modeで生成することで、eDevLUNのWWNが外部ストレージ上のLUNと同一となります。Multipathは、Masquerading Modeで追加されたeDevLUNへのアクセスパスを追加しますので、無停止でアクセス先をeDevLUNに変更が可能となります。

Online Take Overが利用できない構成ではOffline Take Overとなりますので、外部ストレージからMAGNAのeDevLUNへマッピングを切り替える際に、一時的なサービス停止が必要となります。

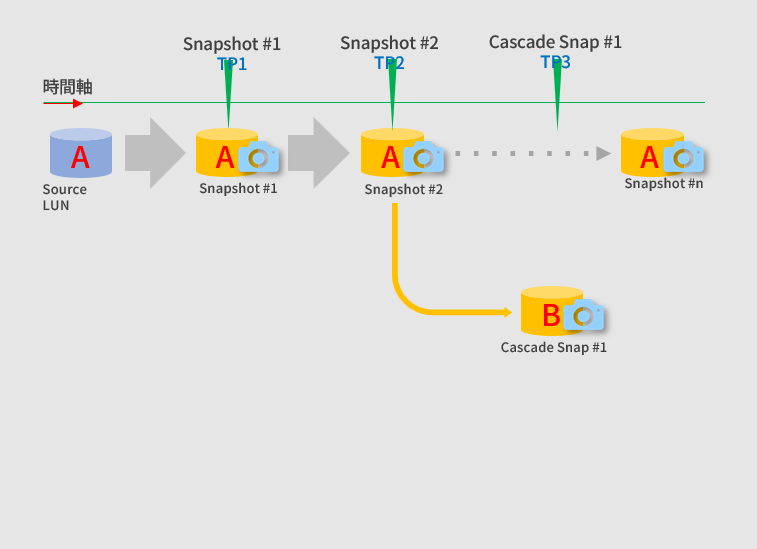

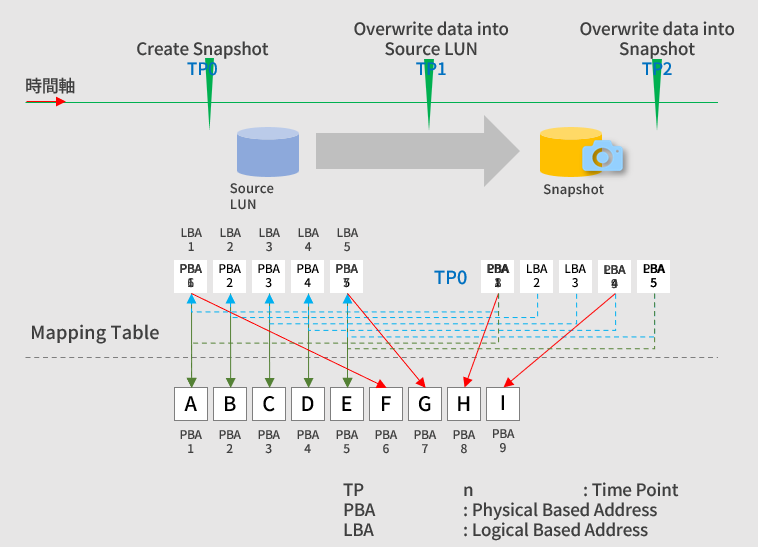

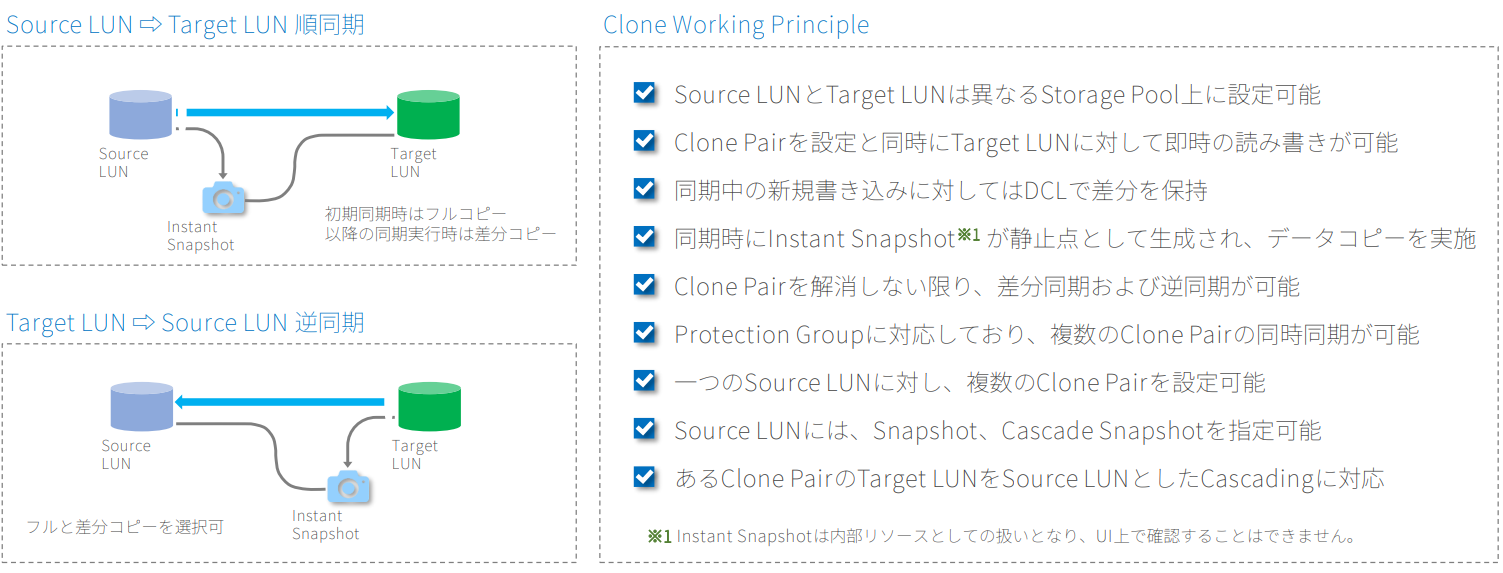

Snapshotは、あるTP時点におけるSource LUNの状態を保持しますが、Cascade Snapshotは、あるTP時点のSource Snapshotの状態を保持します。

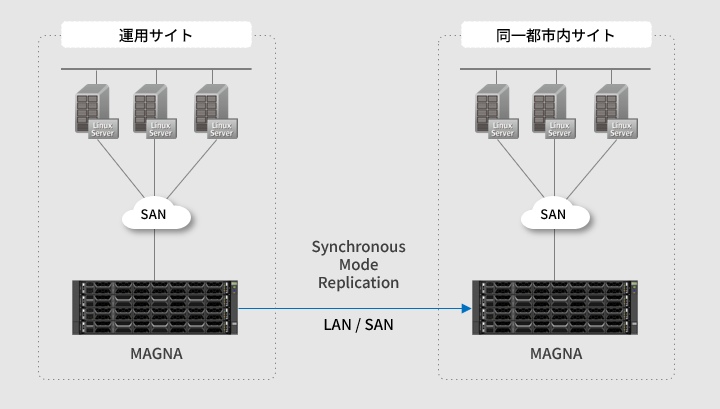

サイト間が短距離の場合は、同期モードを利用することでサイト間のデータをリアルタイムで同期させ、RPO≒0を実現します。
同期モードはサイト間のRTTがおよそ1ms以下の場合に利用可能です。

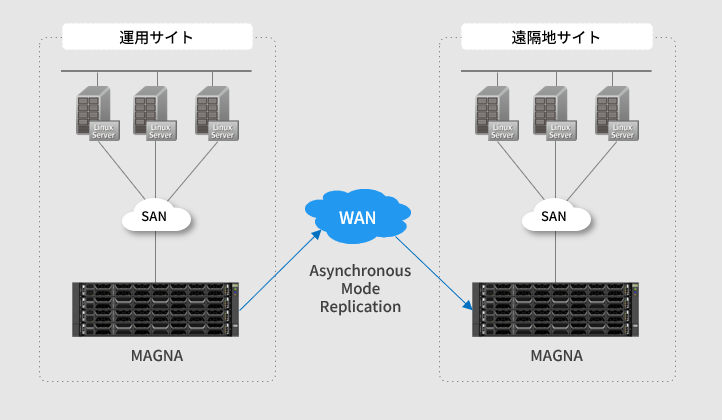

サイト間が遠距離の場合は、非同期モードを利用します。
先端技術により、ホストI/Oへの影響を抑え、非同期レプリケーションにも関わらず秒レベル(最短3秒)のRPOを実現します。

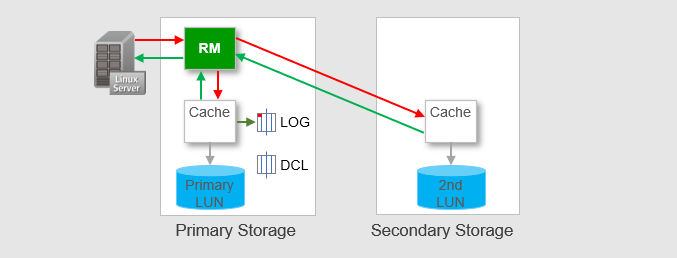

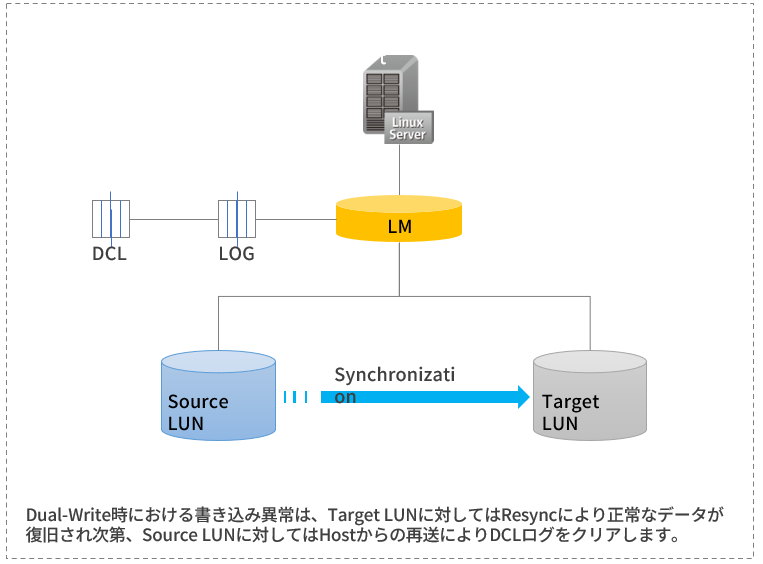

ホストI/OはRM(Replication Management module)により、Cache経由でPrimary LUNと2nd LUNの双方に対してリアルタイムで同期処理が行われます。

RM(Replication Management module)
Remote Replication構成におけるホストI/Oの処理を管理するモジュールで、Replication PairとなっているLUNへのDual Writeや、Split時のSingle Writeを制御します。
LOG(differential data LOG)
ホストからデータを受信した際、Primary側で即時に差分情報をログとして保存し、2nd LUN側でデータが正常に処理された際の返信によりログを消去します。
DCL(Data Change Log)

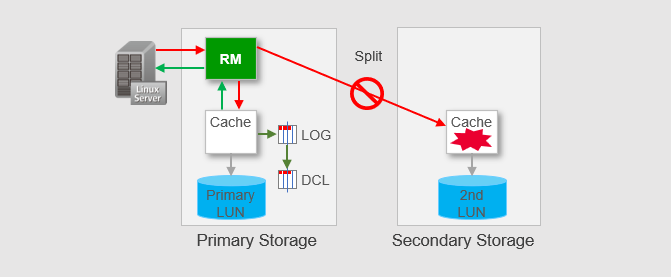

Secondary Storage側との通信が切断されたり、その他の異常により2nd LUNとの同期がとれなくなった場合に、再同期までの期間における差分情報(LOG)を保存するための専用ログです。

ホストI/OはRM(Replication Management module)により、Cache経由でPrimary LUNと2nd LUNの双方に対してリアルタイムで同期処理が行われます。

RM(Replication Management module)
Remote Replication構成におけるホストI/Oの処理を管理するモジュールで、Replication PairとなっているLUNへのDual Writeや、Split時のSingle Writeを制御します。
LOG(differential data LOG)
ホストからデータを受信した際、Primary側で即時に差分情報をログとして保存し、2nd LUN側でデータが正常に処理された際の返信によりログを消去します。
DCL(Data Change Log)
Secondary Storage側との通信が切断されたり、その他の異常により2nd LUNとの同期がとれなくなった場合に、再同期までの期間における差分情報(LOG)を保存するための専用ログです。

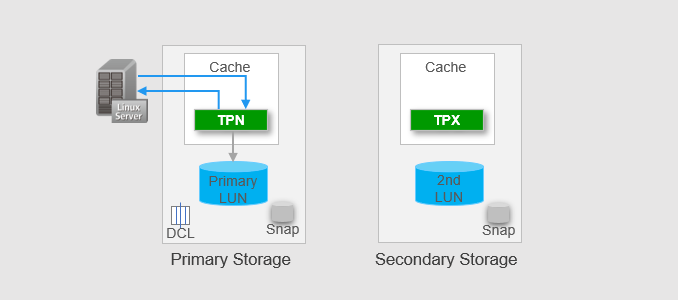

Primary LUNと2nd LUNにスナップショットは停止(Deactivate)しており、ホストI/Oは TPN Segment経由でPrimary LUNにディステージされていきます。

TPN Segment
Cache内のMulti-time-segmentであり、Primary LUNに対する同期開始前の期間(Time Period)における更新分を処理する領域です。通常のホストI/OはTPN segmentに書き込みが完了すると 、ACK がホストに返されます。
TPX Segment
Primary LUNに障害が発生し、2nd LUNへSwitch Overすることで、2nd LUN側をプライマリとして利用する際に使う領域です。
Multi-time-segmentのディステージ
各Multi-time-segmentにはHigh-water markが設定されており、Cache内のデータがHigh-water mark に達すると、メモリ内のデータをSSDへディステージします。

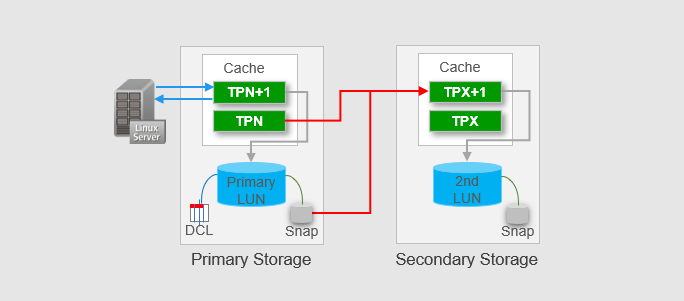

PrimaryおよびSecondary LUNで同期時点のスナップショットがActivateされ、TPN Segmentは同期時点までのデータを保持するため、新たなデータ更新用のTPN+1と TPX+1 Segmentが生成されます。

同期処理
同期処理は、Primary LUNでActivateされたSnapshot及び、同期時点までのデータを保持する TPN segmentからSecondary StorageのTPX+1 segmentに転送されます。TPX+1 segmentが High-water markに達するとSSDへディステージされます。
Secondary Storage側のSnapshot
Secondary Storage側のSnapshotは、同期が中断または失敗した際に、前回の同期完了時点にデータを復元するために確保されています。
同期処理中のホストI/O
同居処理実行中のPrimary Storage側におけるホストからのI/O処理要求は、TPN+1 Segmentが利用され、差分情報はDCLに書き込まれます。

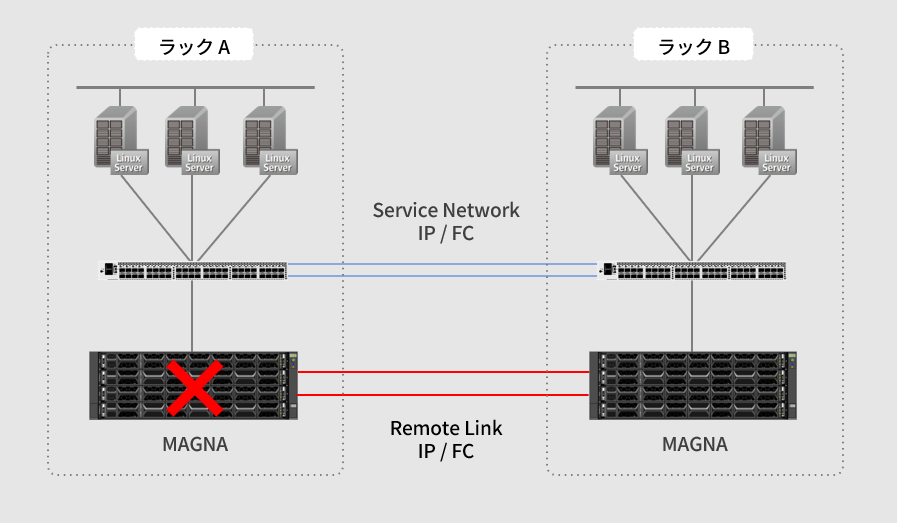

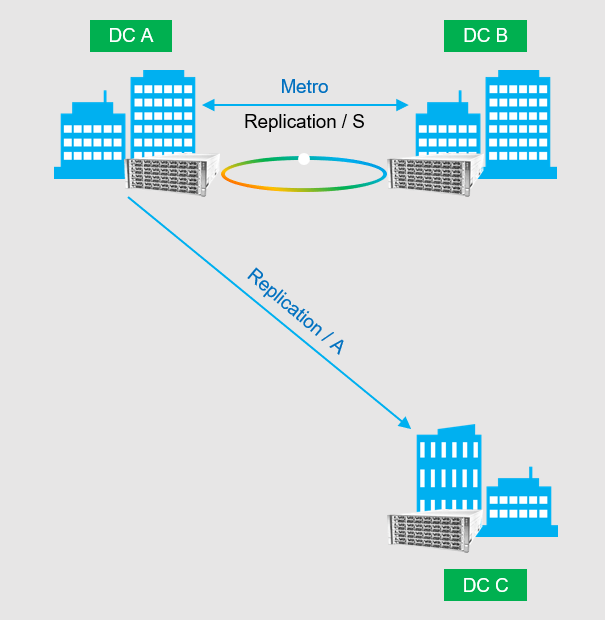

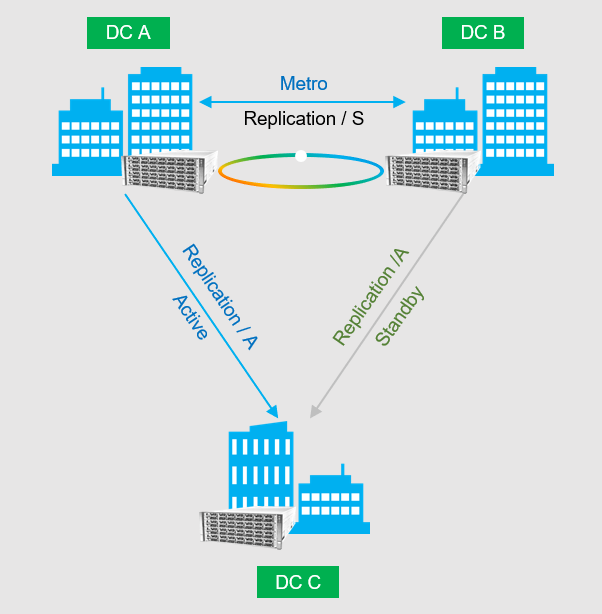

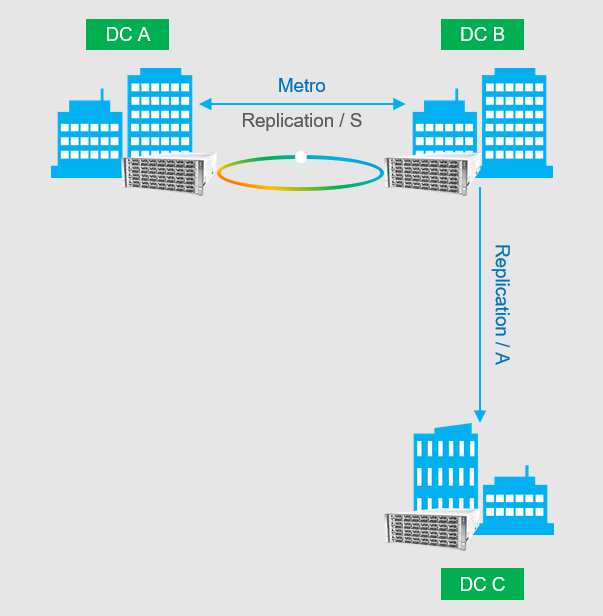

Load Balancing Modeは、同一DC内で遅延のないRemote Linkを構成できる場合に利用します。
アプリケーションサーバは2台のMAGNA に対して、常に等価(並列)でアクセスを行います。

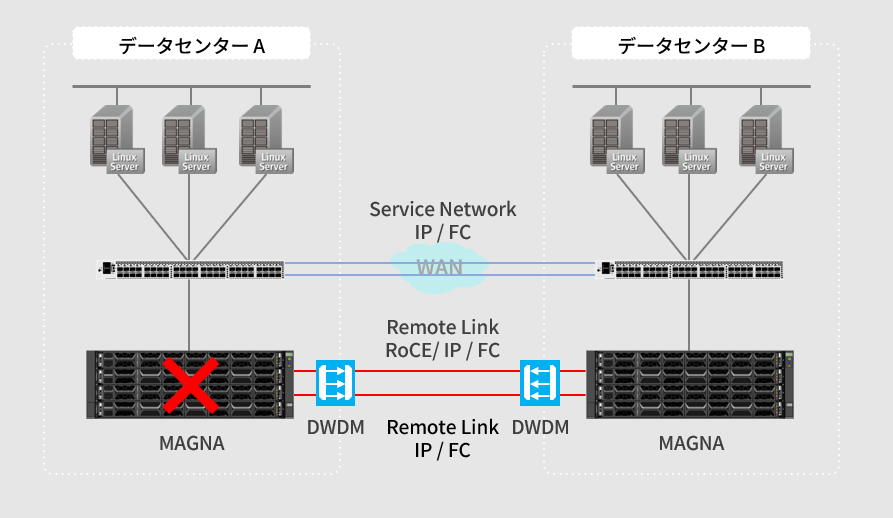

Preferred Storage System Modeは、比較的近距離で2つの拠点間のRTTがおよそ1ms程度の場合に利用します。
通常運用時はローカル接続のMAGNAに対してアクセスし、障害発生時には稼働中のストレージへ切り替えます。

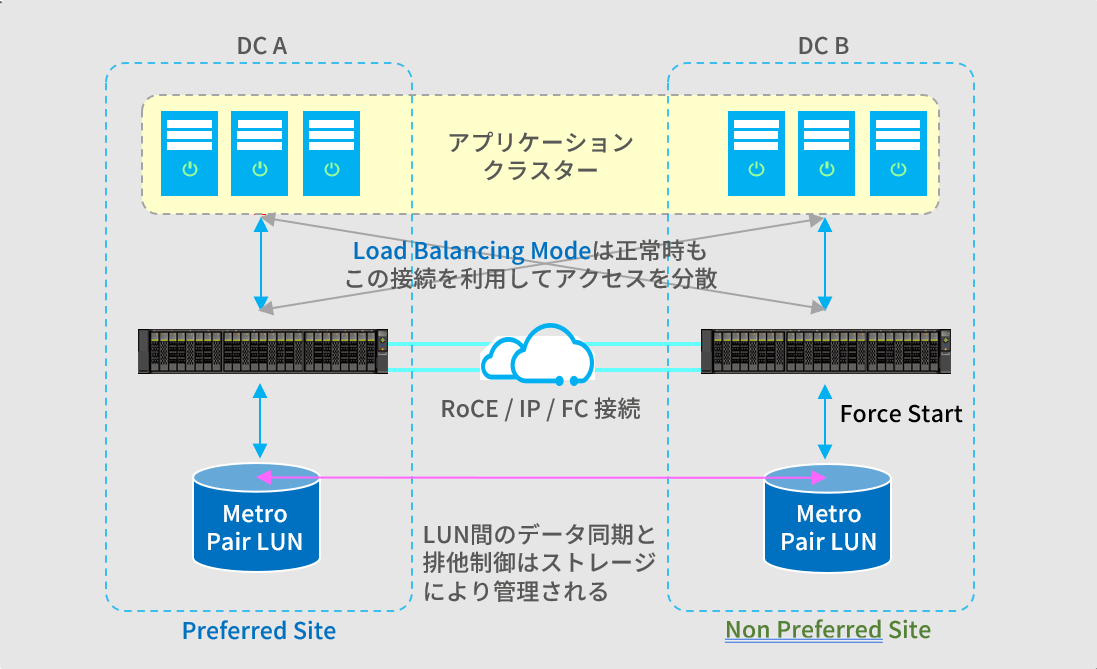

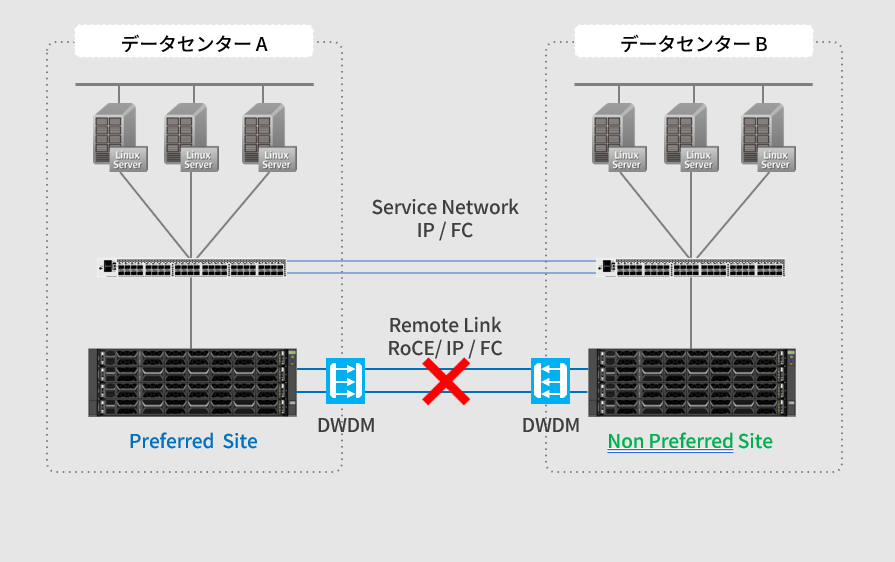

Static Priority Modeは、MetroペアのいずれかのSite(DC)を優先サイトとして設定し、もう一方を非優先サイトとして設定します。
ストレージアレイ間でハートビートの中断が発生した場合、常に優先サイトがサービス提供ストレージとして選定されます。

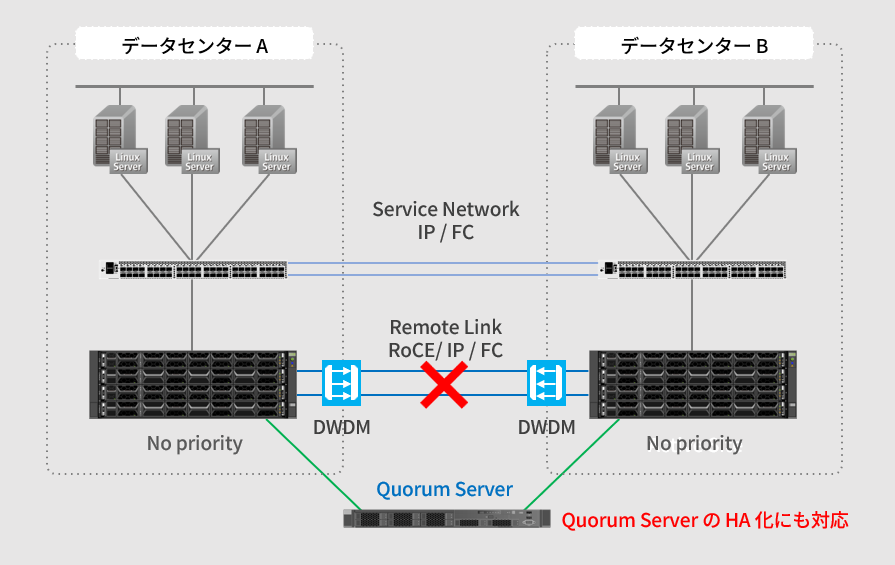

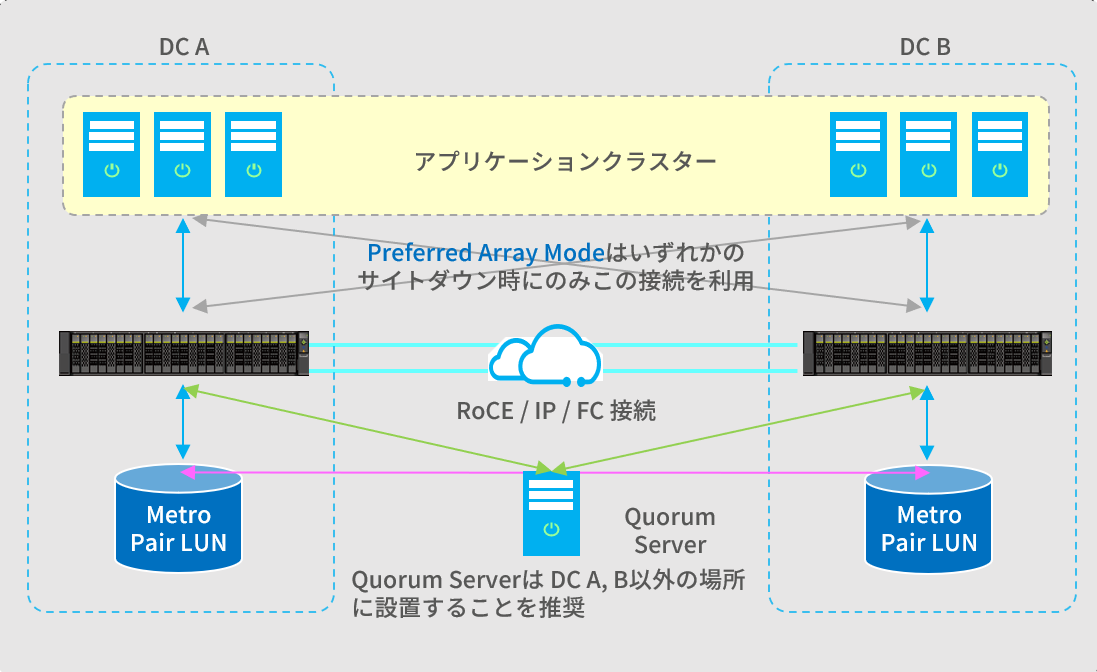

Quorum Serverは、アレイ間のハートビートが切断されると、サービスを継続させるストレージアレイを動的に決定します。
すべてのQuorum Serverが故障するかQuorum Serverへのリンクが切断されると、自動的にStatic Priority Modeに切り替わります。

DC AをPreferred Siteとして設定した場合、DC Bのダウン時はDC Aでサービスが継続されるが、DC Aがダウンした場合は、手動によりDC Bでサービスを起動する必要あり

Quorum Serverにより正常なサイトが調整されるため、いずれのDCがダウンしてもアクセスが継続される高可用性展開モード(Quorum ServerをHA化することで、更なる可用性の向上が可能)
